SubConn® Power Ethernet Low Profile 13 контактов

Группа разъемов серии Power Ethernet Low Profile с числом контактов 13

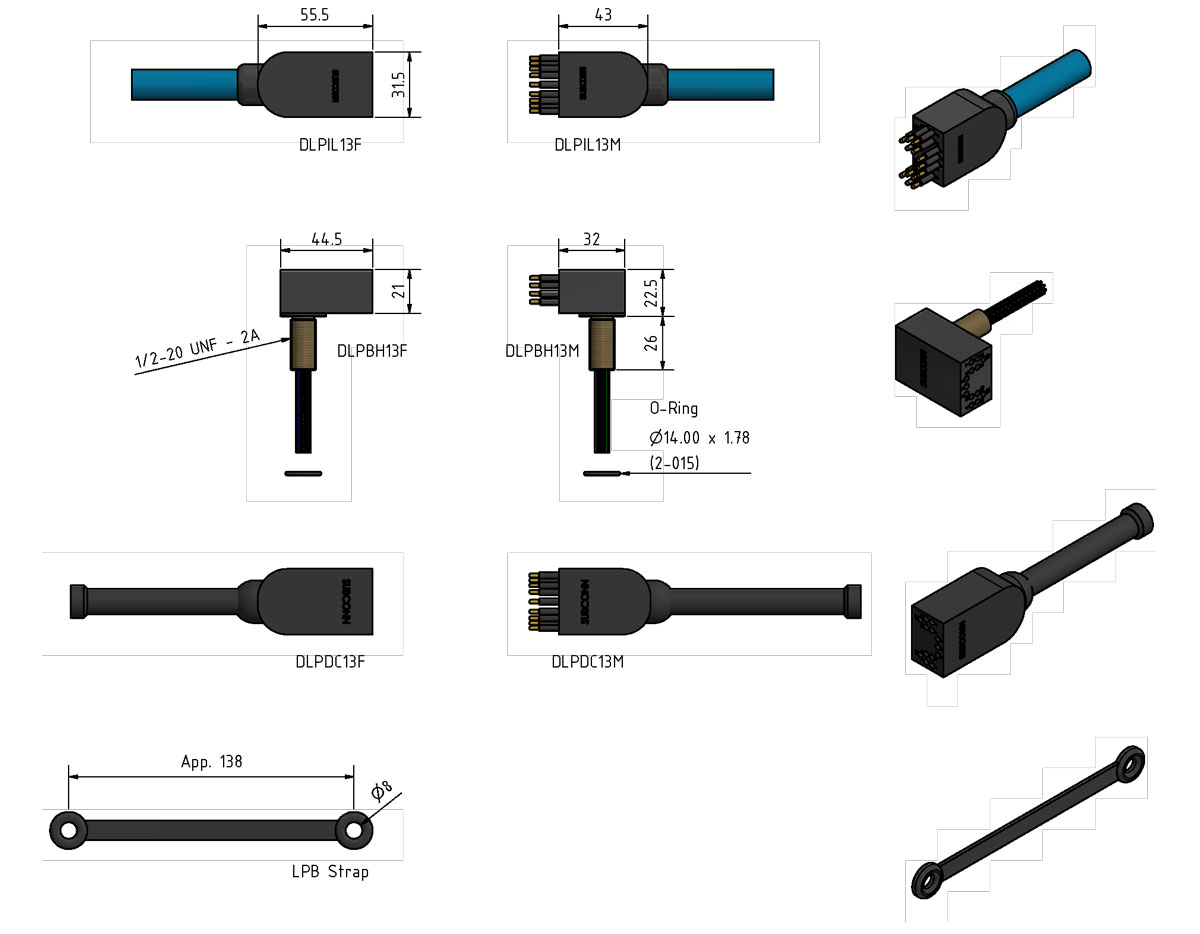

Изображения

Технические характеристики

Спецификации разъема
Допустимое напряжение	600 В AC
Допустимое напряжение через линии данных	250 В AC
Допустимые ток через линии питания	4 А на контакт (максимум 16 А через разъем)
Скорость передачи данных	1 ГБит/с (до 75 метров кабеля)
Сопротивление изоляции	> 200 МОм
Сопротивление контакт	< 0.01 Ом
Количество сочленений в воде	> 500
Рабочая температура (в воде)	от -4 до 60°C
Рабочая температура (на воздухе)	от -40 до 60°C
Темпратура хранения	от -40 до 60°C
Рабочая глубина	до 600 бар, 8700 psi
Спецификации материала
Корпус разъема	Хлоропреновый каучук
Корпус переборки	Нержавеющая сталь AISI 316 (другие материалы по запросу)
Контакты	Сокеты - позолоченная латунь UNS-C36000 Пины - позолоченная медь
Уплотнительные кольца	Нитрил
Фиксирующие стяжки	Хлоропреновый каучук
Проводник кабельной части (100 см)	4 пары 24 AWG, 0.2 mm² полиуретан Проводники питания - 4 х 18 AWG, 0.8 mm² Экран: луженая медь
Проводник блочной части (100 см)	CAT 5E патч корд, 5 х 20 AWG, 0.5 mm², цветные провода, включая разъем RJ45 (не установлен)
Цветовая кодировка проводов	1 - черный 2 - экран (оранжевый провод на блочном разъеме) 3 - белый 4 - коричневый 5 - коричнево-белый 6 - синий 7 - сине-белый 8 - оранжевый 9 - оранжево-белый 10 - зеленый 11 - зелено-белый 12 - красный 13 - зеленый
Номинальный внешний диаметр кабеля	Полиуретановый кабель, 13.97 мм
Дополнительная информация
Особенности поставки	Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000
