Герморазъемы 6, 8 и 10 контактные
| |
Группа разъемов серии SubConn® Circular Standard с числом контактов 6, 8 и 10. Популярные модели: IL6F, IL8F, IL10F, IL6M, IL8M, IL10M,
BH6F, BH8F, BH10F, BH6M, BH8M, BH10M, DC6F, DC8F, DC10F,
DC6M, DC8M, DC10M, DLSB-F, DLSB-M. |
 |
|
|
| |
Изображения
  Технические характеристики
| Спецификации разъема
| | Допустимое напряжение
| 600 В AC
| | Ток через 6, 8 и 10-контактные разъемы
| 10 А на контакт (максимум 50 А через весь разъем)
| | Сопротивление изоляции
| > 200 МОм
| | Сопротивление контакт
| < 0.01 Ом
| | Количество сочленений в воде
| > 500
| | Рабочая температура (в воде)
| от -4 до 60°C
| | Рабочая температура (на воздухе)
| от -40 до 60°C
| | Темпратура хранения
| от -40 до 60°C
| | Рабочая глубина
| до 1400 бар, 20000 psi
| | Рабочая глубина (неметаллический корпус)
| до 300 бар, 4350 psi
| | Спецификации материала
| | Корпус разъема
| Хлоропреновый каучук
| | Корпус переборки
| Латунь, нержавеющая сталь, титан, анодированный алюминий или пластик
| | Контакты
| Позолоченная латунь UNS-C36000
| | Направляющий контакт
| Нержавеющая сталь AISI 303
| | Уплотнительные кольца
| Нитрил
| | Фиксирующие гайки
| Полиацеталь POM
| | Стопорные кольца для гаек
| Нержавеющая сталь AISI 302
| | Проводник кабельной части 6 и 8-контактного разъема (60 см)
| 16 AWG 1.34 mm2 хлоропреновый каучук
| | Проводник кабельной части 10-контактного разъема (60 см)
| 18 AWG 1.0 mm2 хлоропреновый каучук
| | Проводник блочной части разъема (30 см)
| 18 AWG 1.0 mm2 цветной политетрафторэтилен

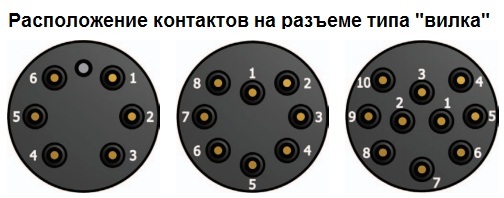

| | Цветовая кодировка проводников
| 1 - черный
2 - белый
3 - красный
4 - зеленый
5 - оранжевый
6 - синий
7 - бело-черный
8 - красно-черный
9 - зелено-черный
10 - оранжево-черный
| | Номинальный внешний диаметр кабеля
| Кабель с 6 проводниками - 13.2 мм
Кабель с 8 проводниками - 14.1 мм
Кабель с 10 проводниками - 15.4 мм
| | Дополнительная информация
| | Особенности поставки
| Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000 |

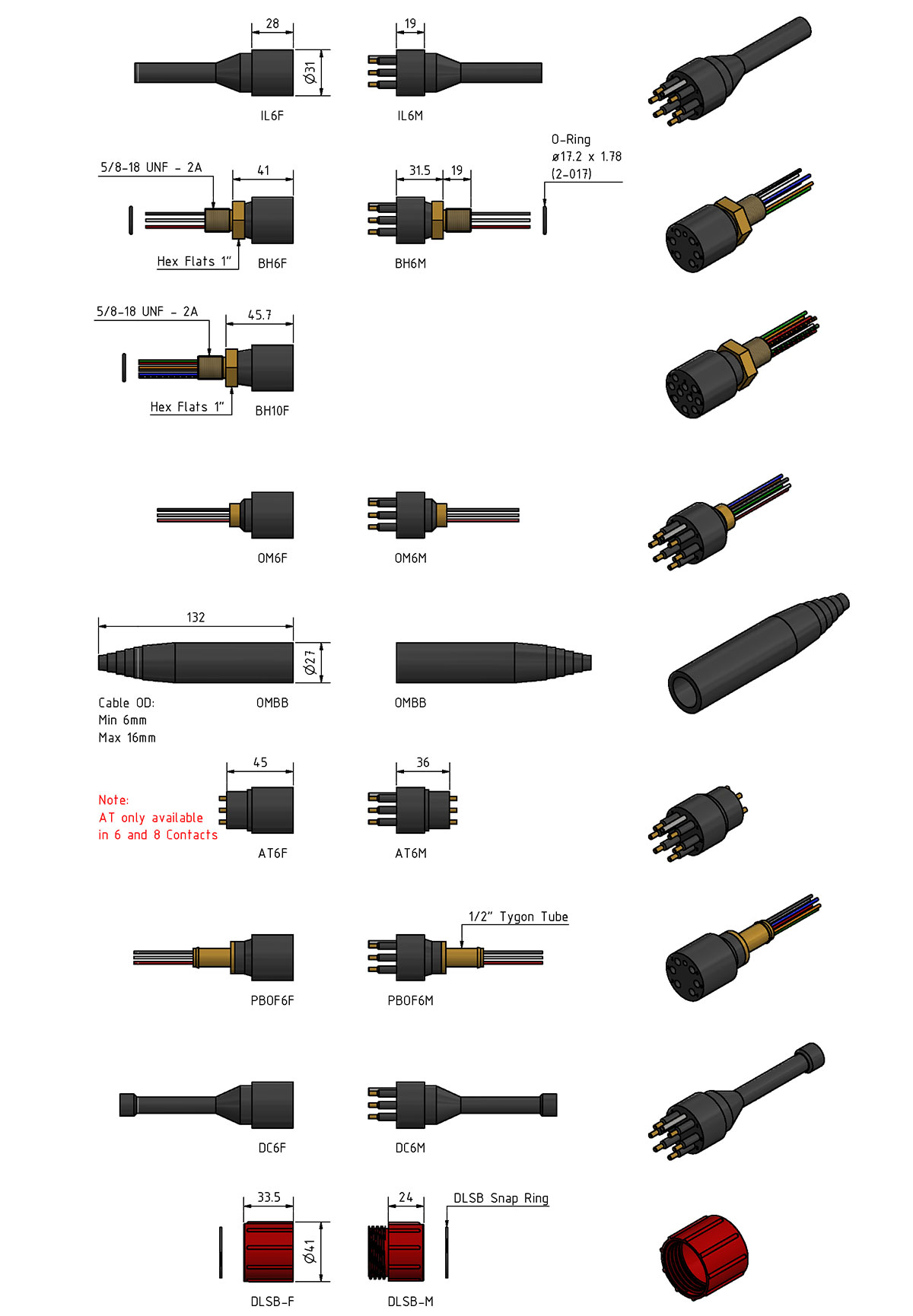

Информация для заказа
- ILxF - Кабельная розетка, 60 см (x - число контактов: 6,8,10)
- ILxМ - Кабельная вилка, 60 см (x - число контактов: 6,8,10)
- BHxF - Блочная розетка прямая, латунь (x - число контактов: 6,8,10)
- BHxM - Блочная вилка прямая, латунь (x - число контактов: 6,8,10)
- BHxFSS - Блочная розетка прямая, нержавеющая сталь (x - число контактов: 6,8,10)
- BHxMSS - Блочная вилка прямая, нержавеющая сталь (x - число контактов: 6,8,10)
- BHxFAS - Блочная розетка прямая, анодированный алюминий (x - число контактов: 6,8,10)
- BHxMAS - Блочная вилка прямая, анодированный алюминий (x - число контактов: 6,8,10)
- BHxFTI - Блочная розетка прямая, титан (x - число контактов: 6,8,10)
- BHxMTI - Блочная вилка прямая, титан (x - число контактов: 6,8,10)
- BHxFNM - Блочная розетка прямая, пластик (x - число контактов: 6,8,10)
- BHxMNM - Блочная вилка прямая, пластик (x - число контактов: 6,8,10)
- DCxF - Заглушка розетка (x - число контактов: 6,8,10)
- DCxM - Заглушка вилка (x - число контактов: 6,8,10)
- DLSB-F - Фиксирующая гайка с внутренней резьбой
- DLSB-M - Фиксирующая гайка с внешней резьбой
|
|
|
|
|
|
|
|
